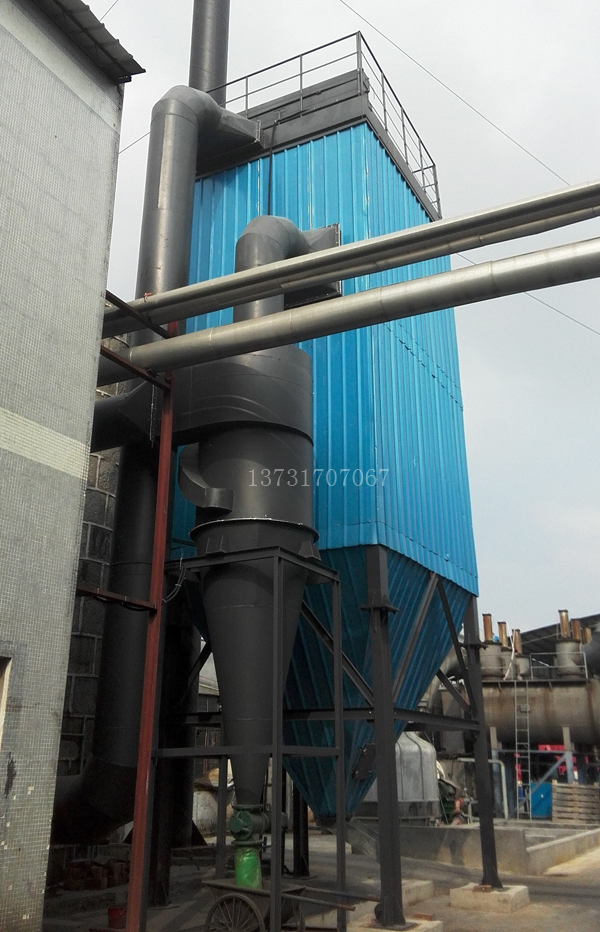

6T生物質鍋爐除塵器

生物質鍋爐除塵器



　　DMC係列鍋爐脈衝袋式除塵器是我公司O新技術成果。該設備是一種處理風量大，消灰效果好、運行可靠的單元組合式除塵設備。廣泛應用於電力、冶金、建材、化工等行業的鍋爐、爐窯、垃圾焚燒的煙氣除塵及物料回收。

一、工作原理

　　含塵氣體由導流管進入各單元灰鬥，在灰鬥導流係統的引導下大顆粒粉塵分離後直接落入灰鬥，其餘粉塵隨氣流進入中箱體過濾區，過濾後的清淨氣體透過濾袋，經上箱體、提升閥、排風管排出。隨著過濾的進行，當濾袋表麵粉塵聚集達到一定量時，由清灰控製裝置按設定的程序關閉提升閥，打開電磁脈衝閥噴吹，抖落除塵濾袋上的粉塵，落入灰鬥經卸灰閥排出。

　　該係列除塵器設有旁路煙道，當鍋爐(或焚燒爐)啟動時，開啟旁路煙道，以防止點火時投油燃燒不好，油粘在濾袋上，遇明火將濾袋燒毀。當鍋爐發生事故排煙溫度超過濾袋允許溫度時，開啟旁路。

　　該係列除塵器還設有檢漏裝置，由多個探頭(每倉室1個)，同時在灰鬥設有空氣炮。

二、基本結構

　　DMC係列鍋爐脈衝袋式除塵器由箱體組裝、濾袋總成、導流裝置、脈衝噴吹係統、出灰係統、控製係統，離線保護係統等組成。

　　1、箱體部分:由上箱體(淨風室)、中箱體(過濾室)、下箱體(灰鬥)、煙氣分配器、花板、平台、扶梯、支腳、進風口、出灰口、保溫、彩色麵板等組成。

　　2、濾袋總成:濾袋框架、布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，並能有效延長濾袋的使用壽命。濾袋規格為：φ1306000mm、φ1606000mm、φ1607000mm三種，采用聚苯硫醚針刺氈(進口PPS／PPS504CSl7，防水防油處理)。

　　3、導流裝置：采用O上O的進風方式，設計獨特的煙氣分配裝置，不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體衝刷濾袋，進一步提高除塵效率，提高濾袋的使用壽命。

　　4、脈衝噴吹係統：反衝聯箱、電磁脈衝閥、承壓接頭、噴嘴管、支架等組成。HGDM-5.6以下規格為整箱清灰，其餘規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈衝反吹清灰一次，定時啟動一次電磁閥，將脈衝反吹壓縮空氣噴入濾袋內進行清灰。

　　5、出灰係統:由電振動器(空氣炮)、電加熱器、灰位指示器組成、電振動器(空氣炮)確保灰塵具有好的流動性。

　　6、控製係統:主要由脈衝噴吹控製儀、PLC電腦控製櫃、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。

 　　7、離線保護係統：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈衝控製儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部複燃時噴水處理，以免燒壞濾袋。在淨氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由於大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使係統阻力增高，影響正常運行。係統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而有效地保護濾袋。

三、設計界麵和供貨範圍

　　1、除塵器進口法蘭以內由我公司設計供貨，並帶配法蘭。

　　2、除塵器支腳、底板以上由我公司設計供貨，采用土建式、無支腿。

　　3、除塵器輸灰設備一般由我公司設計供貨，特殊情況由除塵器係統工藝設計定。
