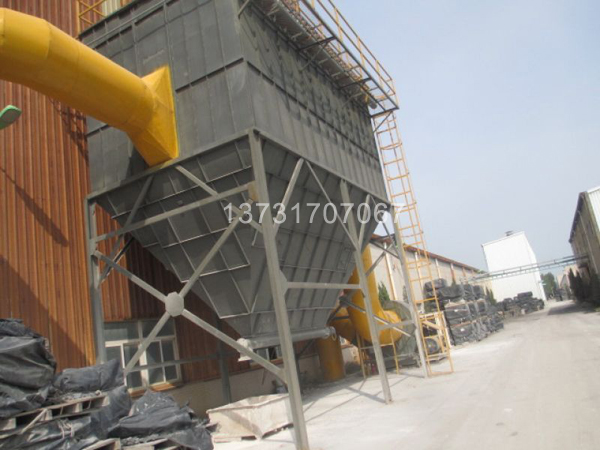

山東聊城5T電爐布袋除塵器發貨

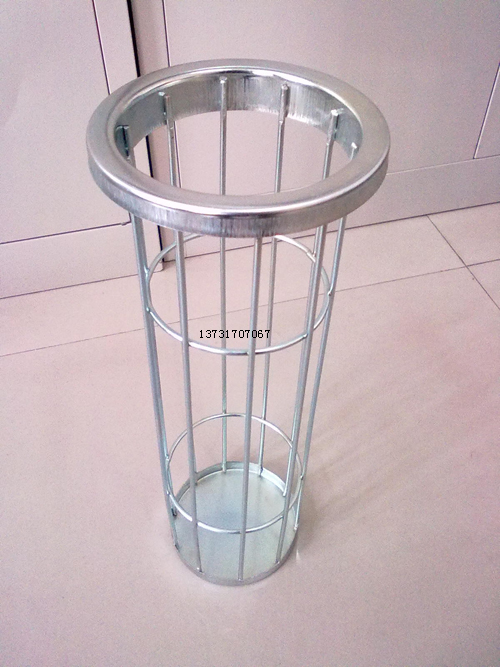

電爐除塵骨架

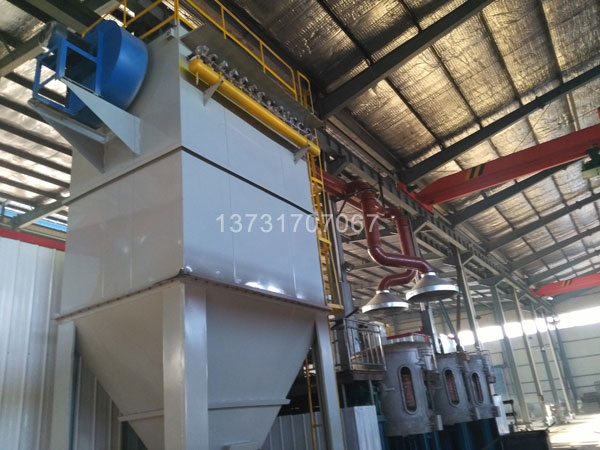

河北邢台1T電爐布袋除塵器安裝完畢，電爐為一托三電爐，三個爐口共用2個吸塵罩，吸塵罩可以旋轉。電爐除塵係統為負壓使用。冶煉時的煙塵經過爐口上方的傘型吸塵罩通過除塵管道，進入除塵設備，含塵氣體首選經過一級火星捕集器後，將火星和大顆粒捕集，然後在灰鬥導流係統的引導下煙氣進入除塵器中箱體過濾區，過濾後的清淨氣體透過除塵布袋，經上箱體排風管排出。隨著過濾的進行，當除塵布袋表麵積達到一定量時，由清灰控製裝置按設定程序打開電磁脈衝閥噴吹，抖落除塵布袋上的粉塵，落入灰鬥的粉塵經卸灰閥排出。
5噸電爐布袋除塵器及配套設備：
1) 、PPC96－5型脈衝式
布袋除塵器（含除塵器本體、脈衝電控、壓縮空氣係 統、箱體外保溫、480套布袋及袋籠；
2)、儲氣罐配壓力表、球閥及壓縮空氣管道；
3)、脈衝控製櫃（含PLC）;
吸塵風管：
1)、風管：管道采用Ø1000mm(長度需根據現場確定)；
2）、氣動蝶閥Ø600mm兩台；
3）、熱電阻兩台；
中頻電爐除塵器是我公司根據中頻爐煉鋼產生的高溫煙氣而設計的一款耐高溫除塵器，此係列除塵器占地麵積小，處理風量大，全自動控製，無需專人看管與操作，一次投資小，運行費用低，是中小型煉鋼企業理想的除塵設備。
中頻電爐除塵器基本結構
1、箱體部分：由上箱體（淨風室）、中箱體（過濾室）、下箱體（灰鬥）、煙氣分配器、花板、平台、扶梯、支腳、進風口、出灰口、保溫、彩色麵板等組成。
2、除塵濾袋總成：濾袋框架、
除塵布袋及掛袋的連接設計采用自鎖裝置，安裝和更換方便，並能有效延長濾袋的使用壽命。濾袋規格為：φ130x6000mm、φ160x6000mm、φ160x7000mm三種，采用聚苯硫醚針刺氈（進口PPS／PPS504CSl7，防水防油處理）。
3、導流裝置：采用O上先進的進風方式，設計獨特的煙氣分配裝置，不但能有效分配含塵氣體，而且對大顆粒進行分離，避免含塵氣體衝刷濾袋，進一步提高除塵效率，提高濾袋的使用壽命。
4、脈衝噴吹係統：反衝聯箱、電磁脈衝閥、承壓接頭、噴嘴管、支架等組成。HGDM-5.6以下規格為整箱清灰，其餘規格在每個濾袋上部均有一根壓縮空氣噴嘴管。運行時，一般設定每一排濾袋每隔10S脈衝反吹清灰一次，定時啟動一次電磁閥，將脈衝反吹壓縮空氣噴入濾袋內進行清灰。
5、出灰係統：由電振動器（空氣炮）、電加熱器、灰位指示器組成、電振動器（空氣炮）確保灰塵具有好的流動性。
6、控製係統：主要由脈衝噴吹控製儀、PLC電腦控製櫃、熱電阻溫度計、靜壓測點、料位指示器和測量元件組成。
7、離線保護係統：主要由旁路閥、差壓裝置、料位計、測溫儀、壓力檢測裝置、脈衝控製儀、濾袋檢漏裝置等組成。煙氣溫度過高或鍋爐尾部複燃時噴水處理，以免燒壞濾袋。在淨氣室設有由差壓儀等組成的濾袋檢漏裝置，以便濾袋損壞時及時報警。由於大噸位鍋爐點火及低負荷時需要噴灑燃油，將產生大量的含油氣體，此煙氣直接進入除塵器，將造成濾袋布粉層板結，使係統阻力增高，影響正常運行。係統增設旁路管道，使噴油瞬間含油氣體經旁路管道排放，從而有效地保護濾袋。
中頻電爐煙氣的捕集形式采用低位傘形移動罩形式，含塵氣體通過主煙氣管道引入脈衝布袋除塵器淨化，淨化後的潔淨氣體再通過一台引風機送入排氣筒排入大氣。在改善環境的同時保證了正常冶工況，防止大氣汙染起到良好的效果。
