FD型微振屏閉式機械回轉袋除塵器

山西呂梁石料廠機械回轉反吹布袋除塵器的應用，FD係列扁袋機械回轉除塵器可應用於石料生產過程中破碎機、振動篩、皮帶轉運點過程中產生的粉塵而對布袋除塵器的技術進行了一些改進，含塵氣體經吸氣罩及管道，進入布袋除塵器淨化後，淨化的氣體由風機排到大氣中。

一、產品概述
　　FD係列扁袋機械回轉除塵器，具有結構簡單，換袋及維修方便的特點，該除塵器是由一個低效率的旋風筒（殼體）和O率的袋收塵器濾袋組合而成的複式收塵器，並采用氣振閥屏閉反吹清灰，更使該型式與其他機械回轉除塵器比較別具一格，加上嚴密的密封，故其收塵效率較高。該除塵器適用於建材工業中物料破碎，粉磨、包裝篩分，儲庫及其他設備的抽風收塵。
二、技術性能

	性能		FD30-27		FD41-27		FD60-27		FD90-78		FD180-78		FD340-148		FD510-148
工藝性能	過濾麵積（平方米）		30		41		60		90		180		340		510
	濾袋材料		208	矽油玻纖布	208	矽油玻纖布	208	矽油玻纖布	208	矽油玻纖布	208	矽油玻纖布	208	矽油玻纖布	208	矽油玻纖布
	淨化能力（立方米/h)		1840	920	2460	1230	3700	1850	5400	2700	10800	20480	10240	30500	15250
	允許溫度（℃)		≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200	≤120	≤200
	過濾風速（m/s)		1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5	1.0	0.5
	入口含塵濃度（g/立方米）		≤200 　　　　　　　　≤60
	濾袋條數		27						78				148
	阻力（mmH2O)		60-120										90-130
	設備重量		2730		2990		3234		5300		7200		11750		13660

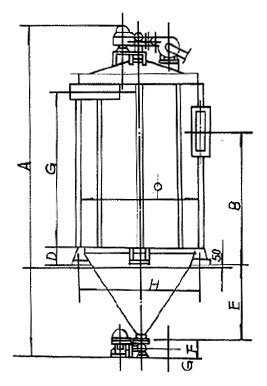

	外型尺寸		2126×1960 ×4476		2189×1960 ×4976		2189×1960 ×6082		3009×2840 ×5224		3034×2840 ×6722		4680×3800 ×8091.5		4754×3800 ×9591.5
反吹管回轉裝置	齒差行星減速機	反吹管轉速（r/min)	0.27	0.133	0.27	0.133	0.23	0.114	0.23	0.114	0.23	0.114	0.2235	0.1118	0.2235	0.1118
		入口含塵濃度（g/立方米）	60-200	<60	60-150	<60	60-200	<60	60-200	<60	60-200	<60	30-60	<30	30-60	<30
		型號	JQS/W-180型						JQS/W-226型
		功率（KW)	0.75										1.1
		電機轉數（r/min)	1500
		輸出軸轉數（r/min)	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3	0.6	0.3
		低速軸允許扭矩（Kgm)	200				270
	齒輪轉動減速之比		1/2.032				1/2571 　　　　１／2.6842
回轉脈動閥裝置	回轉脈動閥（r/min)		628.5				714						325轉/分J02-11-40.6KW		700.5轉／分J02-11-4
	風機	型號	7-110-12NO4.3A右180℃				9-19　　NO4A 右180℃						9-19 No 4.5A右180℃
		轉數（r/min)	2825				2900								2860
		全壓（mmH2O)	320				366						469		492
		流量（立方米/h)	285				824						1174		1773
		需要功率（KW)	0.7				1.53						2.02		3.16
	電動機	型號	Y802-2雙軸伸		Y802-2雙軸伸		J02-22-2A 101雙軸伸	J90L-2型雙軸伸	J02-22-2A 101雙軸伸	J90L-2型雙軸伸	J02-22-2A 101雙軸伸	J90L-2型雙軸伸	J02-31-2		J02-32-2
		功率（KW)	1.1				2.2						3		4
		轉數（r/min)	2825				2860	2840	2860	2840	2860	2840	2860
卸灰裝置	剛性葉輪結料器		200×200										300×300
	齒輪減速異步電動機	型號	JTC501										JTC516		XWSD0.8-74-1/289
		轉數（r/min)	48										31		5.2
		功率（KW)	0.6										1		0.8

FD型微振屏閉式機械回轉袋除塵器
